YB-12系列箱式變電站

作者：admin 時間：2019-11-17 17:12:00 來源：未知

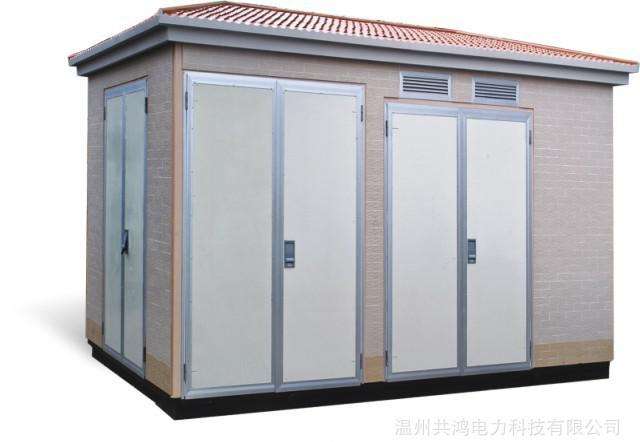

YB-12系列箱式變電站

產品簡介：

商品詳情

　　YB系列箱式變電站：是將高壓電器設備、變壓器。低壓電器設備等組合成緊湊型成套配電裝置。用于城市高層建筑，城鄉建筑、居民小區、高新技術開發區，中小型工廠、礦山。油田以及臨時施工用電等場所，作為配電系統中接受和分配電能之用。

　　YB系列箱式變電站具有成套性強、體積小、結構緊湊、運行安全可靠．維護方便以及可移動性等特點。與常規室內變電站相比。同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1／5，大大減少了設計工作量及施工工作量，減少了建筑費用。也可用于雙電源和放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

　　YB系列箱式變電站符合SD320—92《箱式變電站技術條件》和ZBK4001—89《組合式變電站》的標準，，二、型號及含義：

　　高壓側額定電壓

　　變壓器容量變電站預裝式

　　三、工作條件：

　　1、環境溫度不高于+40℃，不低于-25℃： 2、海拔高度不超過2000m；

　　3、戶外風速不超過35m／s；

　　4、空氣相對濕度不超過90％（十25℃)；

　　5、地震水平加速度為0．4m／S2，垂直加速度0．2m／s2； 6、無火災，無爆炸危險，無嚴重污穢，無化學腐蝕及劇烈震動的場所；

　　7、特殊使用條件，訂貨時另行協商。四、主要技術參數：(見下表)

　　五、結構特點

　　1、本產品由高壓配電裝置、變壓器及低壓配電裝置連接而成。分成三個功能隔離室：高壓室、變壓器室、低壓室。高壓側一次供電系統可布置成環網供電、雙電源供電等多種供電方式。還可以裝置高壓計量元件，滿足高壓計量的要求。變壓器可選擇s9以及其他低損耗油浸變壓器合干式變壓器。變壓器室設有自起動強迫風冷系統及照明

　　系統，低壓室設有動力照明、無功補償、電能計量和電量測量等多功能方案，供用戶選擇。以方便用戶的供電管理和提高供電質量。 2、高壓室結構緊湊合理，并有全面防范操作連鎖功能。變壓器在用戶有合理要求時，可增設軌道，方便變壓器從兩側大門進出，各室均有自動照明。全部電器元器件性能可靠，操作方便，使產品運行安全可靠，操作維護方便。

　　3、采用自然通風和強迫通風兩種方式，使通風冷卻良好，變壓器室、低壓室均有通風道，排風扇有溫控裝置。安整定溫度自動啟動和關閉風扇，確保變壓器安全運行。

　　4、箱體結構能防止雨水和污物進入，并采用特種鋼板或鋁合金制作，經防腐處理，具備長期戶外使用條件，使用壽命長，外形美觀。六、訂貨須知

　　訂貨時請?zhí)峁┮韵沦Y料：

　　（1）、箱式變電站的布置形式；

　?。?）、變壓器型號和容量；

　　（3）、高低壓回路主接線方案圖；

　?。?）、有特殊要求電氣元器件型號和參數；

　?。?）、外殼前面顏色；

　?。?）、備品、備件的名稱、數量以及其他要求。
